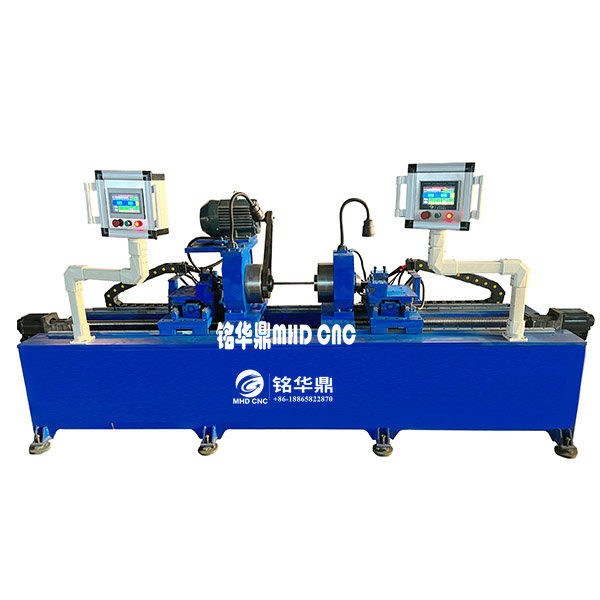

托輥軸雙端倒角切槽數控設備
1. 倒角銑槽機器介紹：
本倒角銑槽設備是為加工帶式輸送機托輥軸兩端而設計的自動化專用機床。適用于國內外生產的各種類型的托輥。 實現(xiàn)了托輥軸自動定位、夾緊、兩端同時倒角、車槽的自動化數控加工，3軸聯(lián)動數控專用設備。
設備采用PLC編程、伺服系統(tǒng)、雙人機界面。采用滾珠絲桿傳動、直線導軌、伺服驅動。
托輥軸是由特殊工裝卡盤夾緊。倒角和切槽的刀具由伺服電機分別控制，編程完成后，精準控制刀具路徑，可同時進刀，同時退刀。托輥軸旋轉是由2臺電機分別驅動，變頻調試。
2. 技術參數：
型號 | MHD-L2200 |
加工托輥軸長度 | 190mm-2200mm |
加工托輥軸直徑 | 14mm、 20mm、 25mm、30mm. |
機器功率 | 13.7KW |
銑槽深度 | 0-3mm |
重復定位精度 | 0.05mm |
工作電壓 | 380V |
機器外形尺寸 | 3700×1100×1600mm |
機器重量 | 1750KG |
